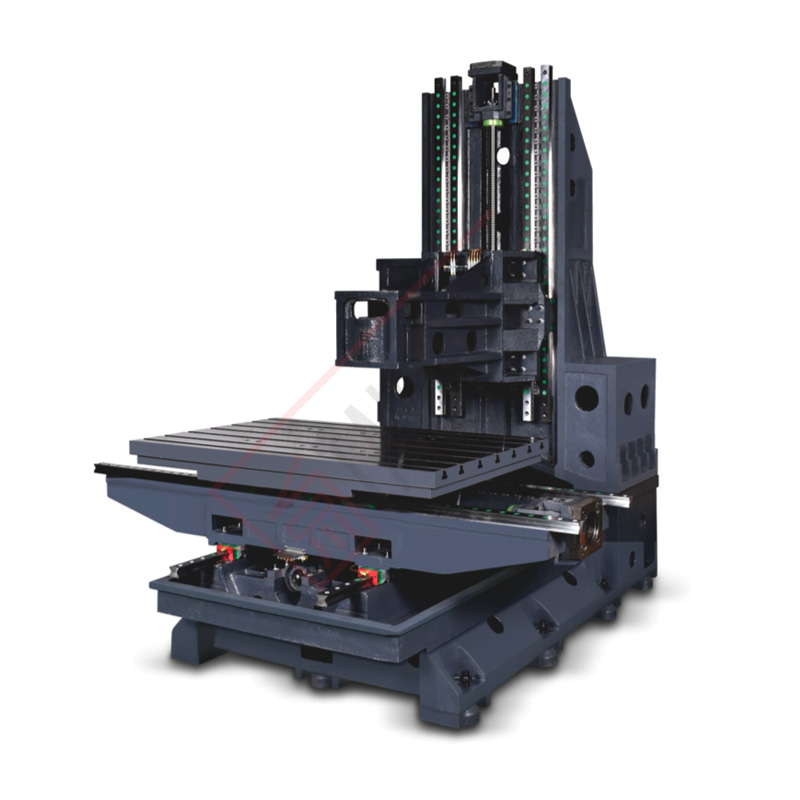

高剛性線軌加工中心 V12/V13/V15/V16

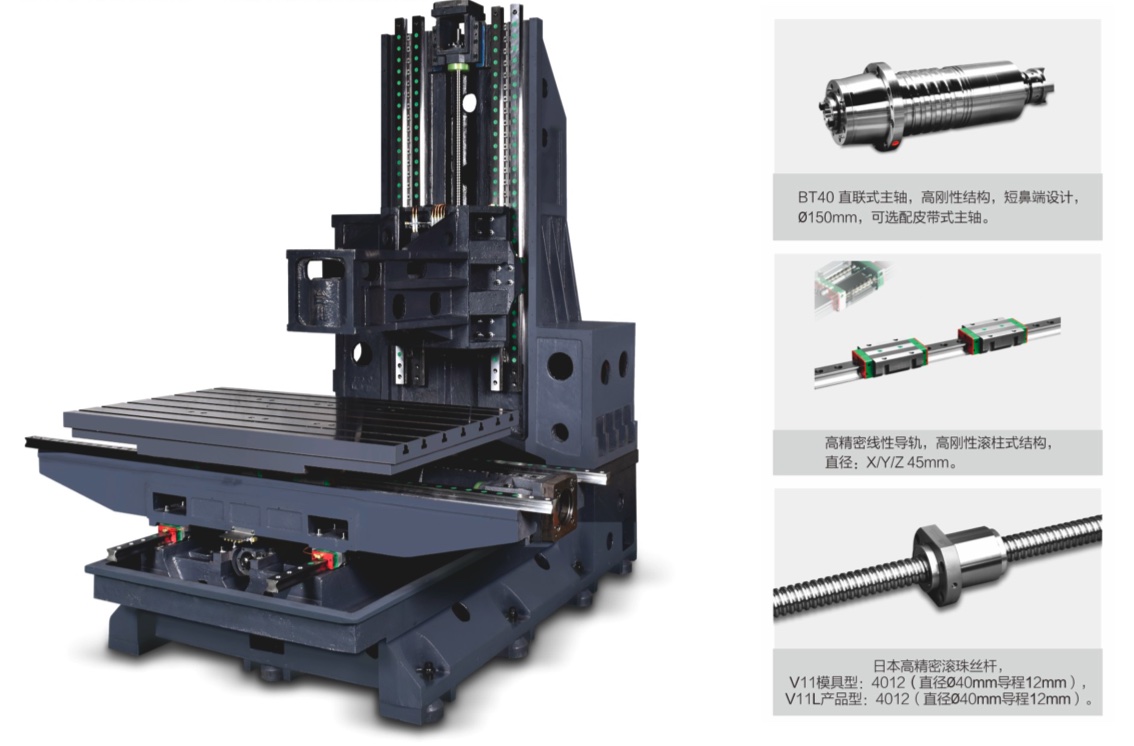

主軸高剛性結構短鼻端設計，高精密線性導軌Z軸單邊三滑塊設計大幅提高承載和剛性圓盤式刀庫最快換刀可達1.4秒，軸承前3后2布局大幅度提高機床聯動穩定性及軸承使用壽命。
- 主軸：BT40/BT50
- RPM：6000~12000
- 刀具數量：24(選配30)
- 定位精度：±0.005/300
型號 單位 V12 V13 V15 V16 行程 X軸行程 mm 1200 1300 1500 1600 Y軸行程 mm 700 800 800 900 Z軸行程 mm 700 800 800 800 主軸端面至工作臺距離 mm 120~820 120~920 120~920 120~920 工作臺 T型槽 mm 18*7*120 18*7*100 18*7*120 18*7*100 最大載重 kg 1500 1500 1500 1800 工作臺尺寸 mm 1400*700 1400*800 1600*800 1700*900 進給 快速進給 mm/min 36 30 30 30 切削進給 mm/min 10000 10000 10000 10000 主軸 主軸型號 BT40/150 BT50/155 BT40/150 BT50/155 BT40/150 BT50/155 BT40/150 BT50/155 主軸鉆速 r.p.m 直聯12000 BT40/10000 BT50/6000 BT40/12000 BT50/6000 BT40/10000 BT50/6000 主軸功率 kw 11/15/18.5 11/15/18.5 11/15/18.5 11/15/18.5 定位精度 定位精度 mm ±0.005/300 ±0.003/300 ±0.005/300 ±0.003/300 其他 系統配置 三菱/西門子/發那科 三菱/西門子/發那科 三菱/西門子/發那科 三菱/西門子/發那科 刀庫形式 圓盤式 圓盤式 圓盤式 圓盤式 刀具重量 kgs 5~6 5~6 5~6 5~6 刀具數量 pcs 24 24 24(選配30) 24(選配30) 氣缸需求 kg 5-6 5-6 5-6 5-6 電力需求 kva 45 45 50 50 機臺重量 kg 7800 9500 10500 11000 機臺尺寸 mm 3400/2900/2900 3400/2900/3000 3800/2900/2900 4000/2900/3000
