UG編程-面與線的加工方法

臺川數控整理發布,轉載請注明出處  發布時間:2021-06-25

在使用臥式加工中心的時候,平面銑是其中一種2.5軸的加工方式,它在加工過程中產生在水平方向的XY兩軸聯動,而Z軸方向只在完成一層加工后進入下一層時才作單獨的動作。平面銑的加工對象是邊界,是以曲線/邊界來限制切削區域的。它生成的刀軌上下一致。通過設置不同的切削方法,平面銑可以完成挖槽或者是輪廓外形的加工。平面銑用于直壁的,并且島嶼頂面和槽腔底面為平面的零件的加工。對于直壁的、水平底面為平面的零件,常選用平面銑操作做粗加工和精加工,如加工產品的基準面、內腔的底面、敞開的外形輪廓等。

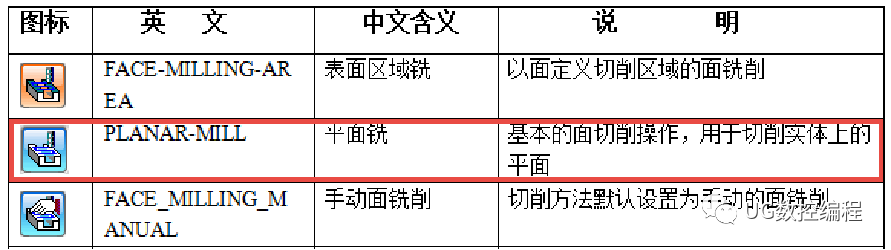

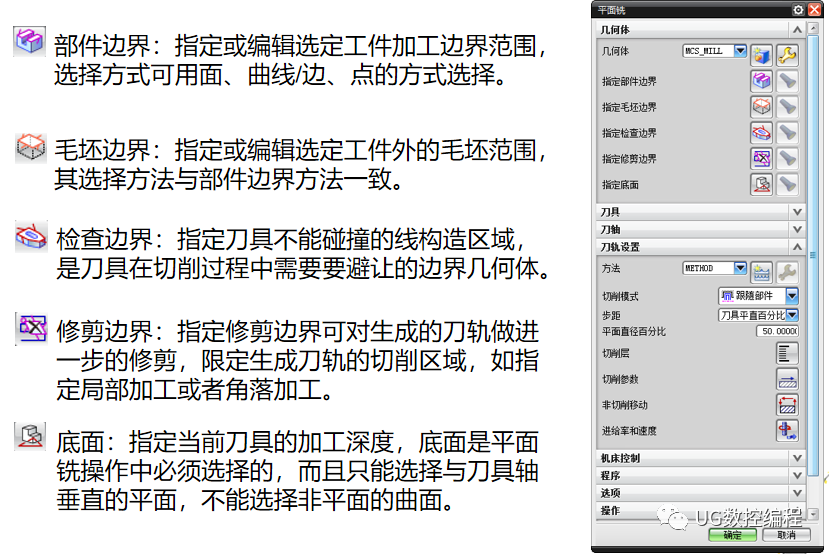

平面加工

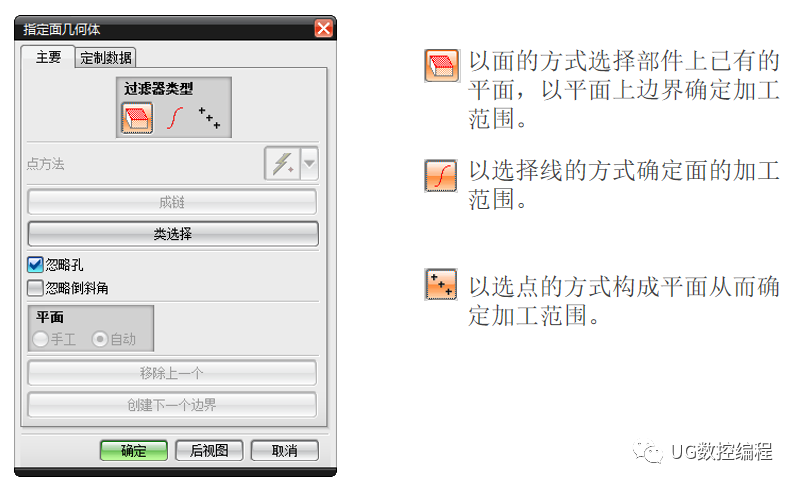

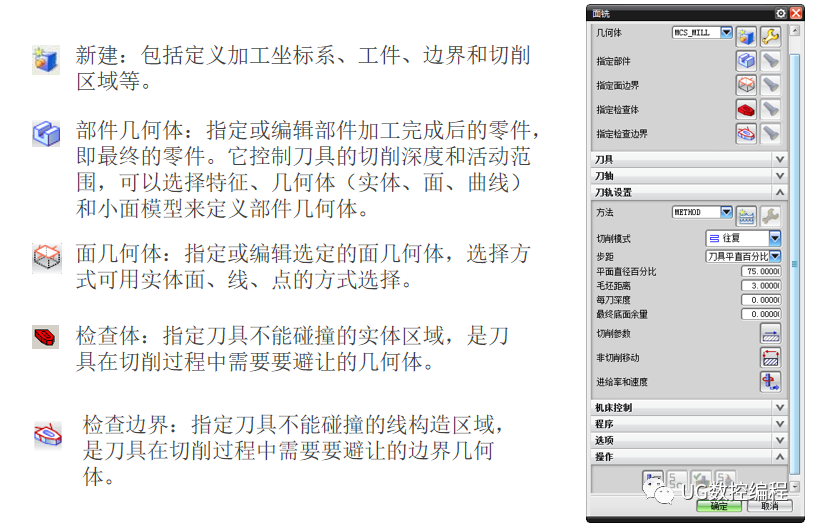

平面選擇方法

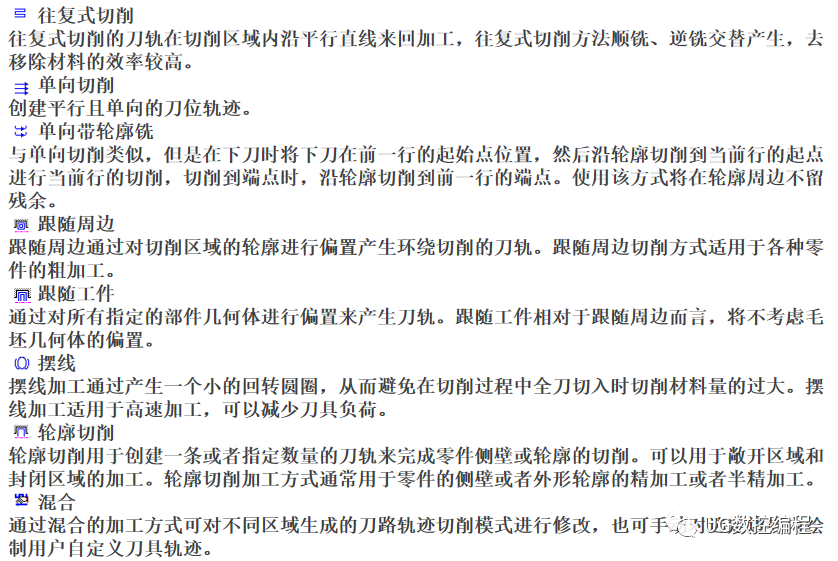

平面切削模式




步距

步距也稱為步進,定義兩個切削路徑之間的水平間隔距離,指兩行間或者兩環間的間距。NX提供了4種設定步距的方式,選擇不同的方式,需要設置的參數也不同。


1.恒定

含義:直接指定距離值為步進,這種方法設置直觀明了。如果刀路之間的指定距離沒有均勻分割為區域,系統會減小刀路之間的距離,以便保持恒定步距。


2.殘余高度

含義:需要輸入允許的最大殘余波峰高度值,加工后的殘余量不超過這一高度值。這種方法特別適用于使用球頭刀進行加工時步進的計算。


3.刀具平直百分比

含義:步距值為刀具直徑的百分比。對于平刀與球頭銑刀,系統將其整個直徑用作有效刀具直徑,對于圓角刀,平面刀具直徑按D-2R計算。


4.變量平均值

含義:設置可以變化的步距。切削模式為“往復”、“單向”、“單向輪廓”時,步距設置方式可以選擇“變量平均值”,設置步距的最大值與最小值,系統將自動調整合適的步距值。

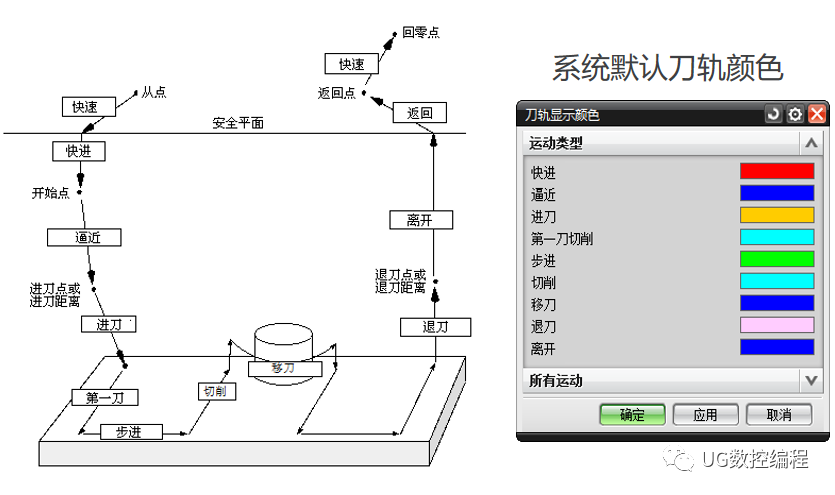

刀具軌跡分析

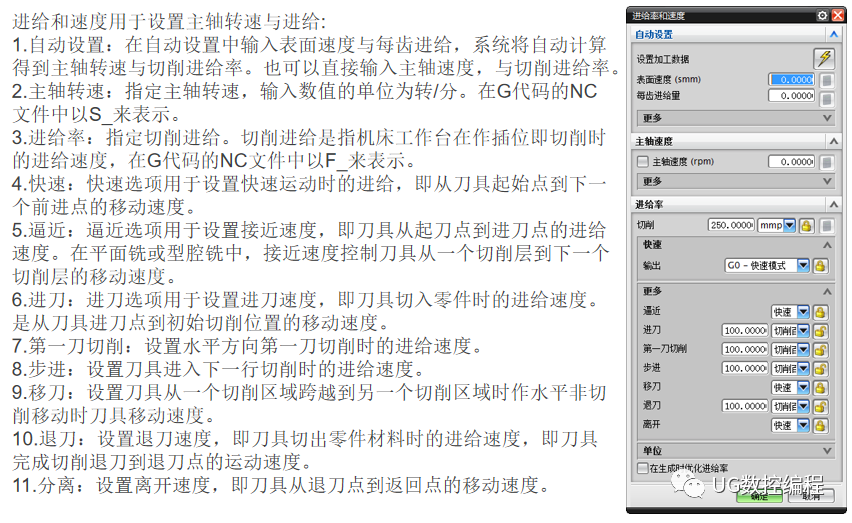

進給和速度

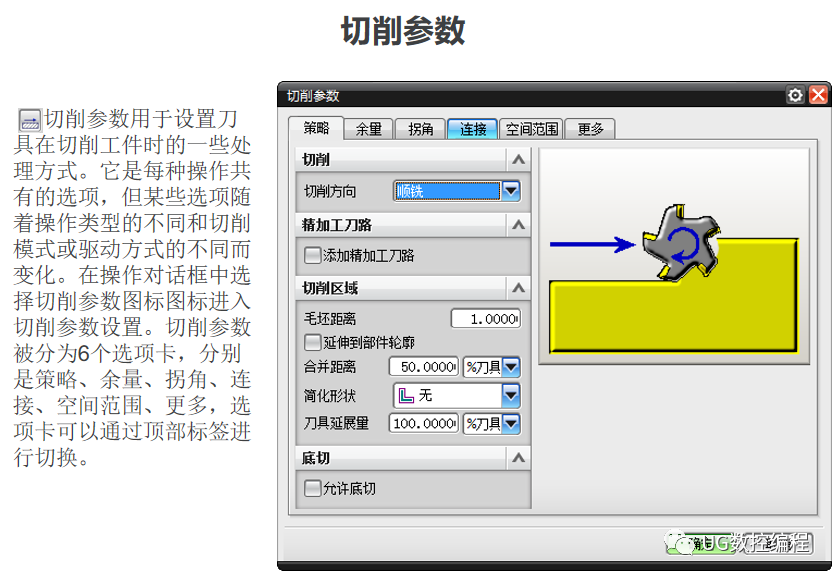

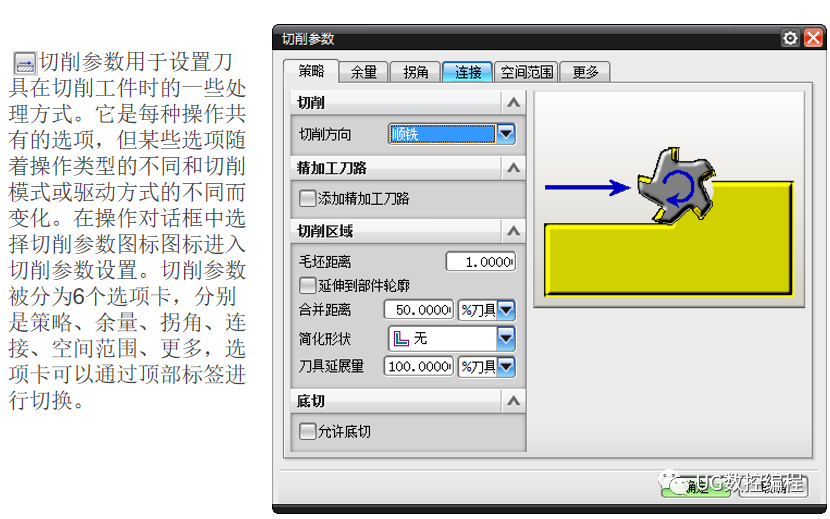

切削參數




非切削移動




線加工

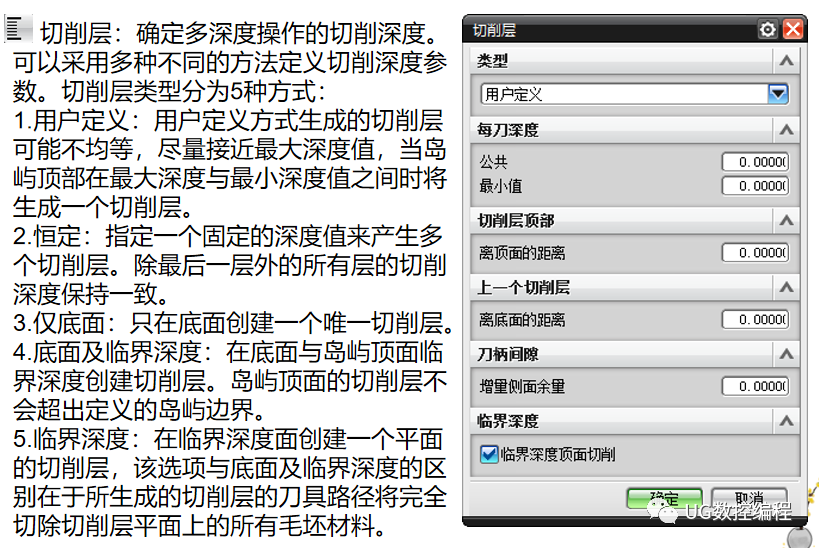

切削層

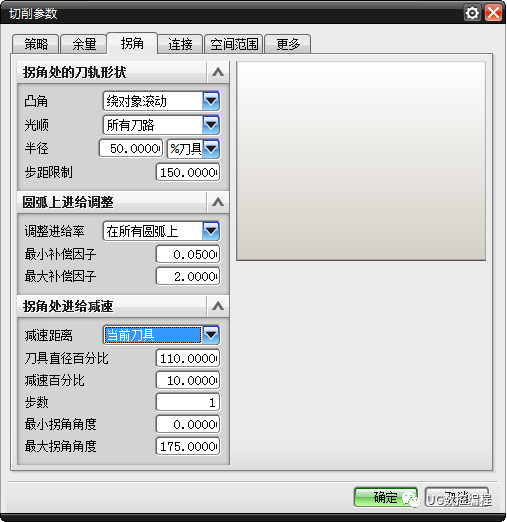

拐   角

拐角用于產生在拐角處平滑過渡的刀軌,有助于預防刀具在進入拐角處產生偏離或過切。特別是對于高速銑加工,拐角控制可以保證加工的切削負荷均勻。


1.拐角處的刀軌形狀:選擇是否在刀軌轉角處增加圓弧,以避免切削方向的突變,平滑過渡刀軌。

2.圓弧上進給調整:通過調整進給率,使刀具在銑削拐角時,保證刀具外側切削速度不變,而非刀具中心保持進給速度。最小補償因子是表示減速的最小值,當最小補償因子設為0.2時,那么減速的進給為0.2*F,即0.2倍的進給量。最大補償因子是表示減速后加速的最大值,當最大補償因子設為2時,那么加速的進給為2*F,即2倍的進給量。

3.拐角處進給減速:在零件的拐角處給刀具進給降速。




空間范圍

空間范圍:加工范圍主要是通過幾何體來定義的,空間范圍選項則可以用非幾何體的方法進一步限定加工范圍。


線加工的空間范圍選項:

1.無:不使用任何處理中的工件,加工范圍則由幾何體定義。

2.使用2D IPW:這種方式需在同一個邊界幾何體下才能參考先前刀具加工后的IPW,所以使用此方式時一般選擇創建一個邊界幾何體。

3.使用參考刀具:參考指定的刀具清除殘余料,一般參考比前一刀具大2MM的余量,避免參考過小造成刀路踩刀現象。

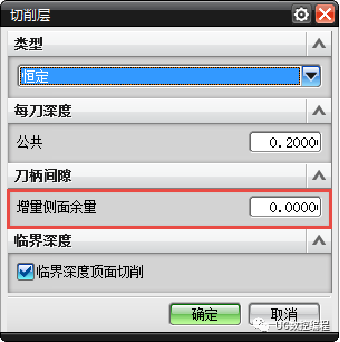

線加工切削層增量側面余量技巧

如何使用2D加工指定斜度:

增量側面可以生成帶有斜度的工件,通過計算切削深度以一個斜度產生的增量側面余量,可以生成一個帶斜度的工件,那么怎么才能設置用戶指定的斜度加工呢?下面就為你來解密:

在操作中設定切削深度類型為恒定,設定每刀深度數值,側面余量增量使用函數為:

tan(度數)*每刀下刀量=增量側面余量斜度值

技巧提示:用此方法輸入負值也能加工出指定的倒扣斜度。




平面文本

文本銑削用于生成沿文本曲線加工的刀軌,將制圖文本的曲線離散后并將投影到底面上生成刀軌。

文本銑削生成的刀軌與標準驅動的平面銑相類似,其刀具位置只能“對中”,而且文本銑削是從底面開始加工,向下加工一個指定的文本深度。

1.幾何體的選擇:文本銑削的加工對象只有文本和底面選項。文本幾何體可以選擇在制圖模塊中創建的文本,或者使用【插入注釋】功能創建的文本,但不能使用【插入→曲線→文字】功能創建的文字。

2.文本深度:在操作對話框中,需要設置文本深度值,這個深度值是文本加工到底面以下的深度距離。文本深度較大時,可以設置每刀深度進行分次加工,與面銑削的設置方法相同。
