三菱E80雕銑機專用系統解讀

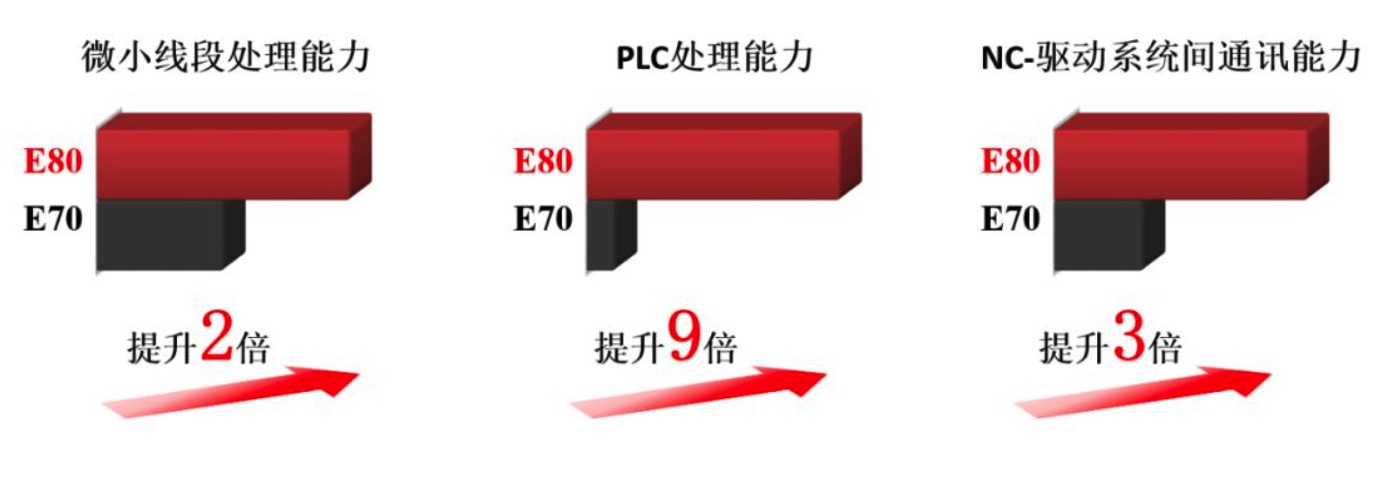

臺川數控整理發布,轉載請注明出處 發布時間:2021-07-13E80搭載了具有高速處理能力的三菱電機獨有的NC專用CPU。加工程序處理能力及PLC處理能力的提高,縮短了循環時間,同時通過NC-驅動系統間的光通信速度的高速化,可實現高速、高精度、高質量加工的SSS控制功能,提高雕銑機以及玻璃加工機高精度控制,縮短切削及非切削的時間。E80處理能力與上一代E70相比,在NC專用CPU的加持下,微小線段處理能力提升2倍,PLC處理能力提升9倍,NC驅動系統間通訊能力提升3倍。
簡易運行畫面功能

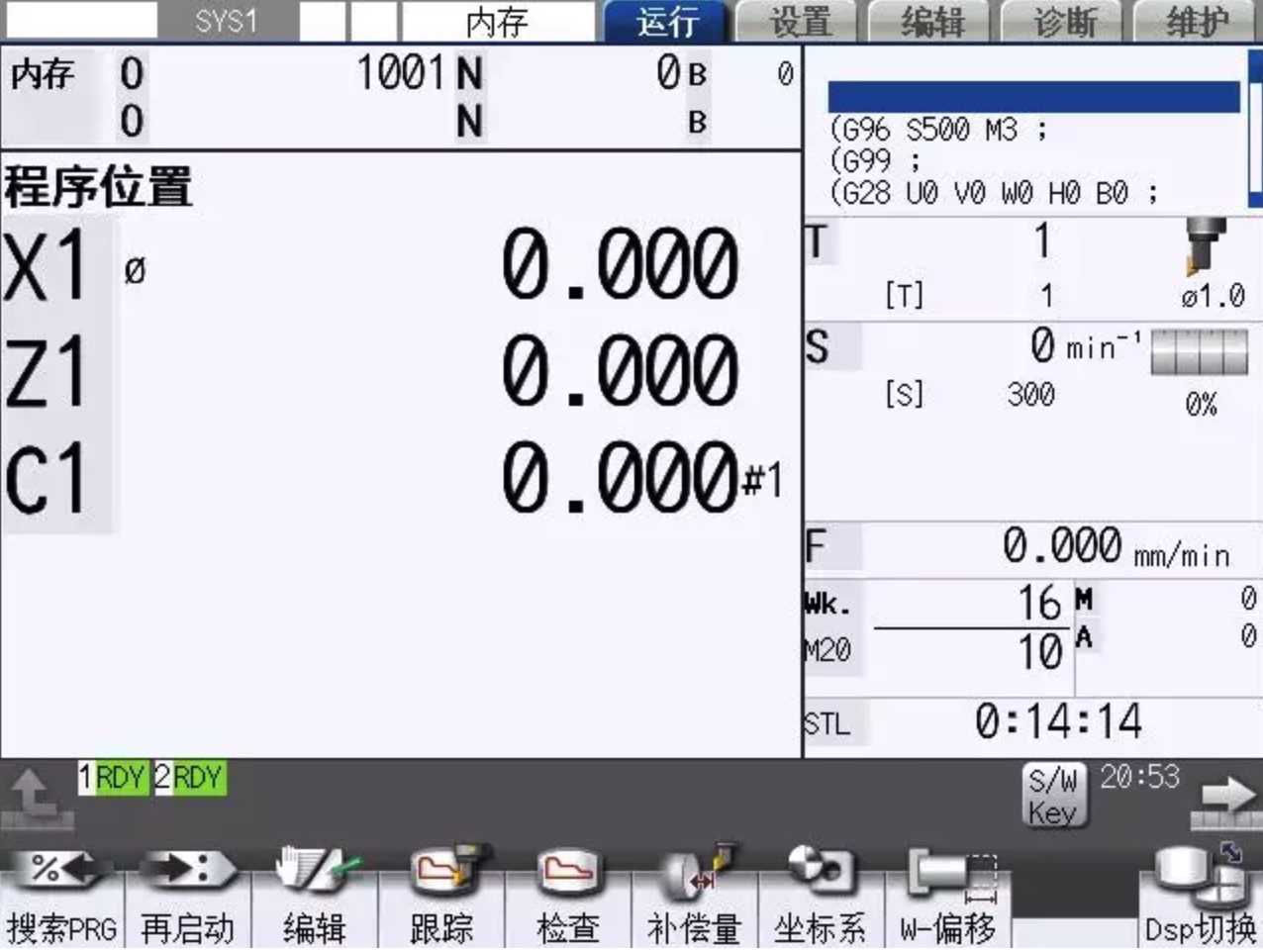

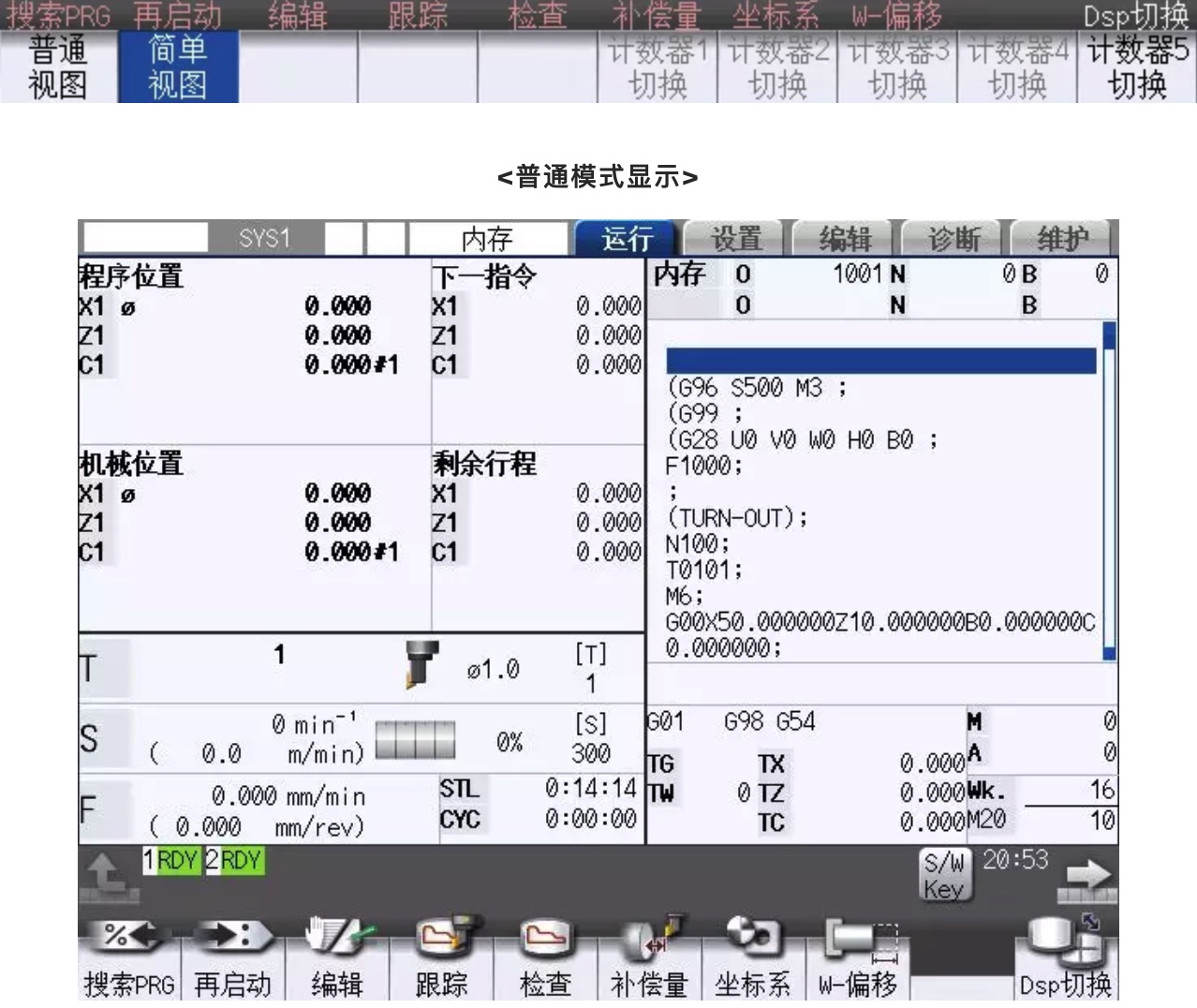

通過畫面菜單切換簡易/普通模式:
工件位置測量功能

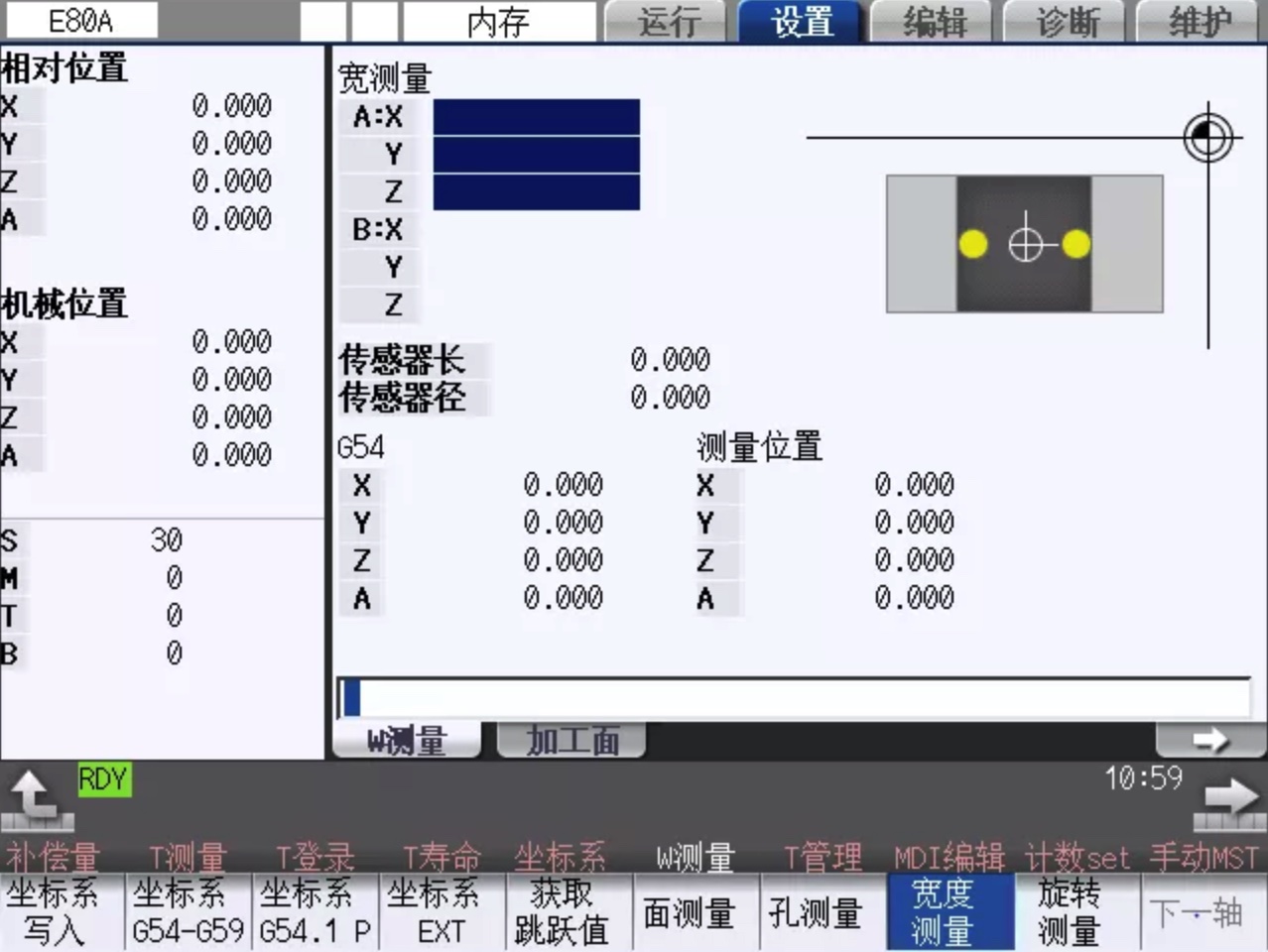

在工件測量畫面進行坐標點測定后,從測得的坐標自動計算的數值將被設定,因此不需要使用夾具及千分表進行的手工測量操作??蓪?shí)現面測量、孔測量、寬度測量及旋轉角度測量,有益于縮短準備時間,提高操作效率。
雕銑機專用畫面功能

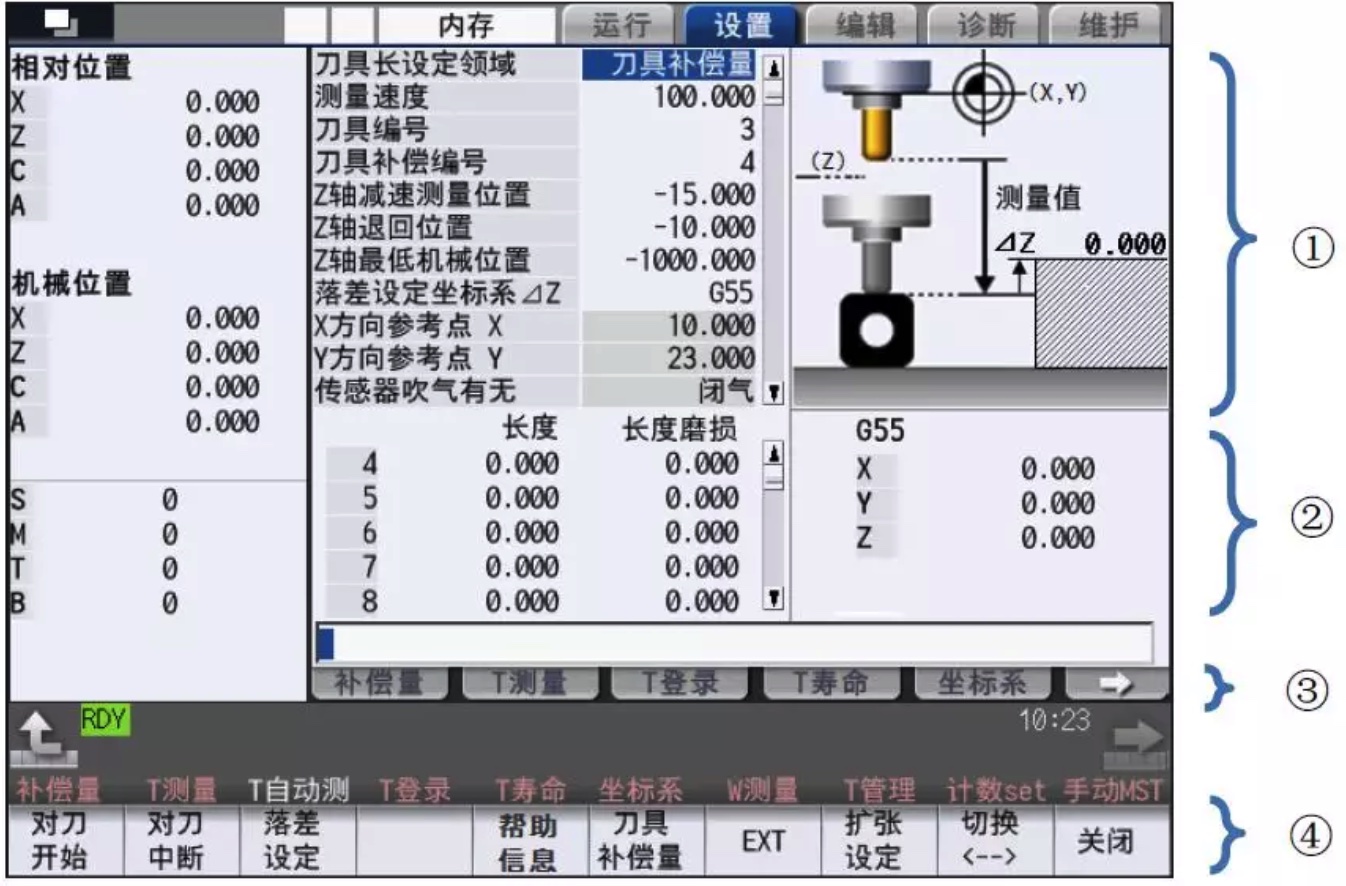

針對雕銑機機型(搭載三菱數控系統E80A)定制開發了雕銑機專用畫面,通過該畫面,可以設置各自動刀具長測量參數,完成自動刀具長測量,并寫入測量結果。初始化時的畫面顯示如下所示:

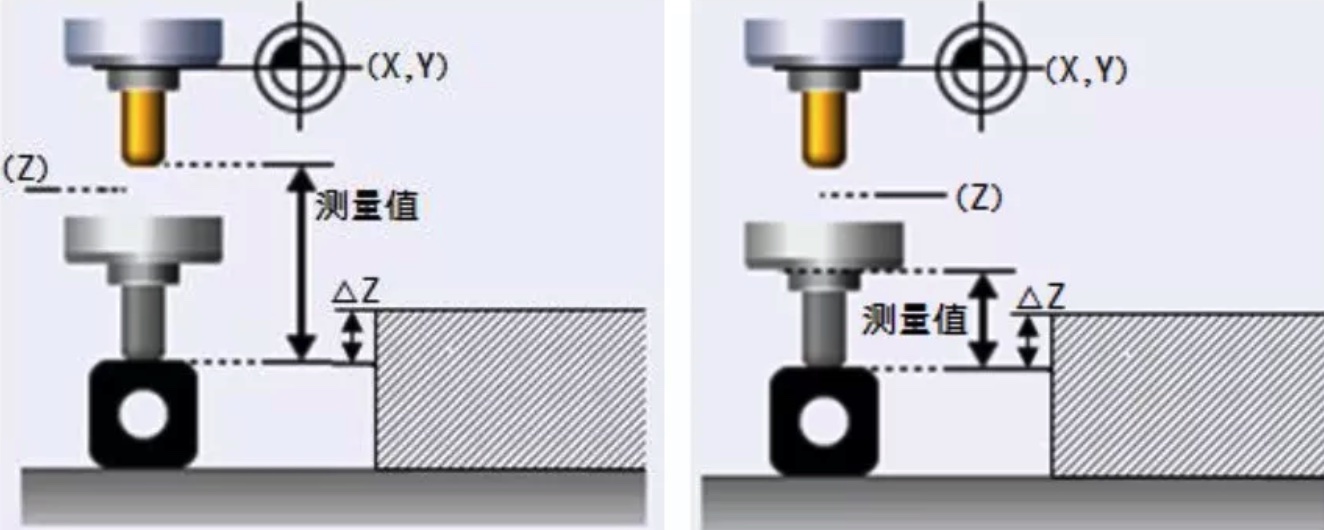

同時,根據參數#2016數值的變化,示意圖片會隨之變化,直觀顯示,利于操作者理解操作及設定。
基于E80的綜合處理能力、各項功能及專用定制畫面的全面,在滿足用戶加工需求的基礎上,按照雕銑機操作者的操作習慣,提高用戶的操作舒適感,操作方便快捷,節省操作時間,提高工作效率。
