加工中心的滑動導軌找正該怎么處理?
臺川數控整理發布,轉載請注明出處 發布時間:2016-09-15加工中心光機找正導軌時,直壓尺基準面與螺母基準面必須清理干凈并靠緊。用千分表進行測量時,推動力大小必須一致。
加工中心光機的運動精度,直接影響到加工件的質量,數控加工中心滑動導軌的偏離會導致機床的運動精度。所以在數控機床滑動導軌裝配前應仔細找正,才能避免上述問題的發生。大型數控機床,如數控龍門銑床、數控落地式銑床,其床身較長,大多由數段組成,其床身導軌在垂直平面內直線度的調整,一般都按機床精度檢驗標準的規定調成中凸曲線。
人為的把導軌調成中凸形狀,其實質是一種預載,用預載產生的預應力抵抗工作臺、工件的重力及切削加工產生的垂直切削分力,使工作臺或刀架拖板在切削過程中處于水平狀態,進而保證工件加工面的直線度。

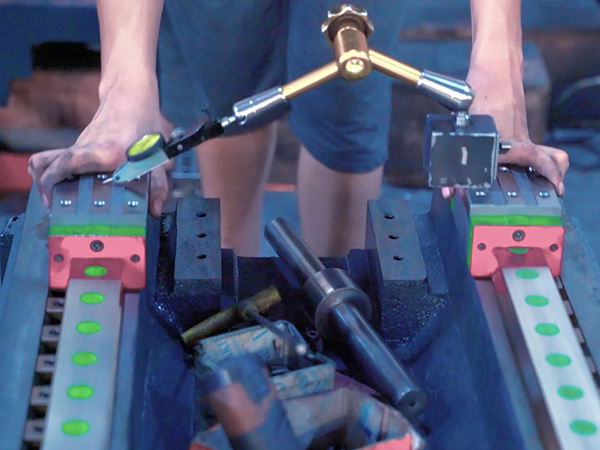

左右移動檢具并將千分表歸零,在檢驗螺母座檢具與導軌高低是否相同時,先測量螺母座與檢具高低差,再用刮刀鏟除螺母座的高點。每次鏟刮完畢必須用細油石磨邊,直到調整至*狀況為止。先將螺母座與床身用細油石清除干凈,將螺母座固定在床身上。將檢具放人螺母座,并用扭力扳手將螺栓擰緊至參考扭力值。將直壓尺固定到導軌面上作為測量基準,千分表固定在壓板上并一同放置在直壓尺上。
