加工中心徑向、圓弧、切向銑削法,哪種最實用?

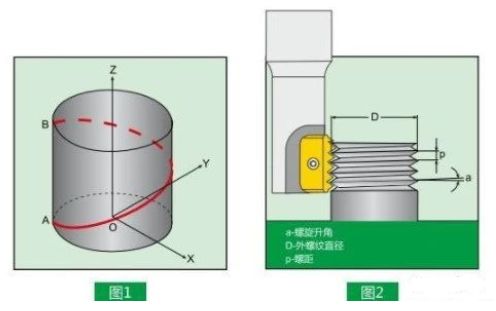

臺川數控整理發布,轉載請注明出處 發布時間:2022-07-16為了實現螺紋的銑削,機床必須具備三軸聯動的功能。而螺旋插補是CNC機床的功能,由機床控制刀具實現螺旋軌跡,螺旋插補由平面圓弧插補和垂直于該平面的線性運動聯動形成。例如:從A點到B點(見圖1)的螺旋軌跡是由X-Y的平面圓弧插補運動和Z軸的線性直線運動聯動而成。對于大多數 CNC 系統,可以通過如下兩種不同的指令實現該功能。G02:瞬時針圓弧插補指令;G03:逆時針圓弧插補指令。
螺紋銑削運動(見圖 2)顯示是由刀具的自身旋轉和機床的螺旋插補運動形成。在依格圓周的插補過程中,利用道具的幾何形式,并結合刀具沿Z軸方向移動依格螺距的運動,加工出所需要的螺紋。螺紋銑削可以采用以下三種切入方法:圓弧切入法、徑向切入法和切向切入法。

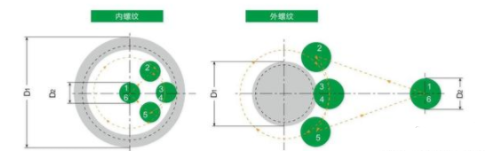

1.圓弧切入法
采用該方法刀具切入,切除平穩,不留切削痕跡,不產生振動,即使是加工硬材料時也是如此。該方法的程序編制比徑向切入法復雜一些,建議在加工精密螺紋時推薦使用該方法。
1-2:快速定位;2-3:刀具沿圓弧進給切向切入,同時沿Z軸插補進給;3-4:360°整圓做螺紋插補運動,軸向移動一個導程;4-5:刀具沿圓弧進給切向切入,同時沿Z軸做插補運動;5-6:快速退回。

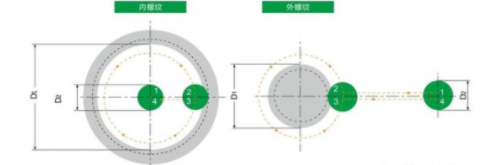

2.徑向切入法
采用該方法最簡單,但有時會出現以下兩種狀況:1)在切入和切出點會留下很小的垂直痕跡,但不會影響螺紋的質量。2)在加工非常硬的材料時,當切入接近全牙型時,由于刀具與工件接觸面積增大,有可能產生振刀現象。為了避免當切入接近全牙型時的振動,進給量應盡量降低到螺旋插補補給的 1/3。
1-2:快速定位;2-3:360°整圓做螺旋插補運動,軸向移動一個導程;3-4:徑向退回。

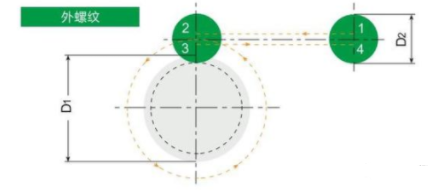

3.切向切入法
采用該方法非常簡單,并具有圓弧切入法的優點,不過它僅適用于外螺紋的銑削加工。
1-2:快速定位;2-3:360°整圓做螺紋插補運動,軸向移動一個導程;3-4:快速退回。
